一、工字型V型架按JB/T8047-95标准制造，也称为V型架，常用的有三口V型铁，单口V型铁和五口V型铁。发型架采用 HT200-250材质，铸铁V型架的材质可以分为球铁和灰铁两类，成对供应，主要用于轴类零件的检测、划线、定仪及机械加工中的装夹。

　　二、工字型V型架精度：分为1级、2级、3级。

　　三、工字型V型架主要用来安放轴，套筒，圆盘等圆形工件，以便找中心线与划出中心线。一般V型架都是一副两块，两块的平面与V型槽都是在一次安装中磨出的。V型架的尺寸相互表面间的平行度，垂直度误差在0.01毫米之内，V型槽的中心线需在V型架的对称平面内并与底面平行，同心度，平行度的误差也在0.01毫米之内，V型槽半角误差在±30~±1范围内。V型架也可做划线，带有夹持弓架的V型架，可以把圆柱形工件牢固的夹持在V型架上，翻转到各个位置划线。

　　四、V型架的承载要求： V型架的承载是指V型架单位面积承受的重量后，V型架的变形挠度。为了便于理解，我们可以看作V型架放好工件后，在不影响正常使用的情况下，V型架所能够承受的压力。

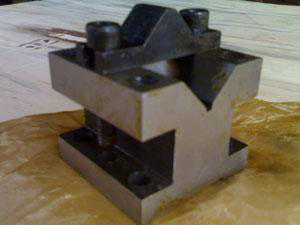

V型架
钢件V型架的技术参数主要包括:V型架的承载、V型架的长宽高、V型架的表面精度、V型架的重量、V型架的材质要求等等.

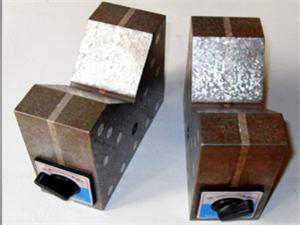

磁性V型架
磁性V型架主要用来支撑轴类、管类、套筒等圆柱形工件,使工件轴心线平行于本台工作面,以便找正和划线的工具.

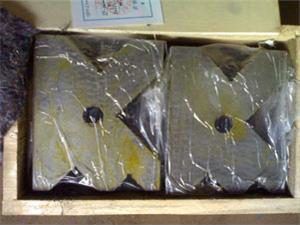

钢件V型架
钢件V型架产品名称：钢质V型架,钢件V型架产品名称：钢质V型架,钢件V型架用途:同一般V型架.

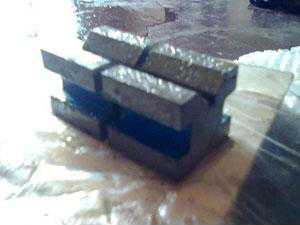

铸铁工字V型架
铸铁工字V型架的标准:按国家GB4972-85标准制造,一般都成对供应,是一个四棱体,本产品一个工作面上有一个90度的槽.铸铁工字V型架主要适用于轴类零件的检验和划线.
